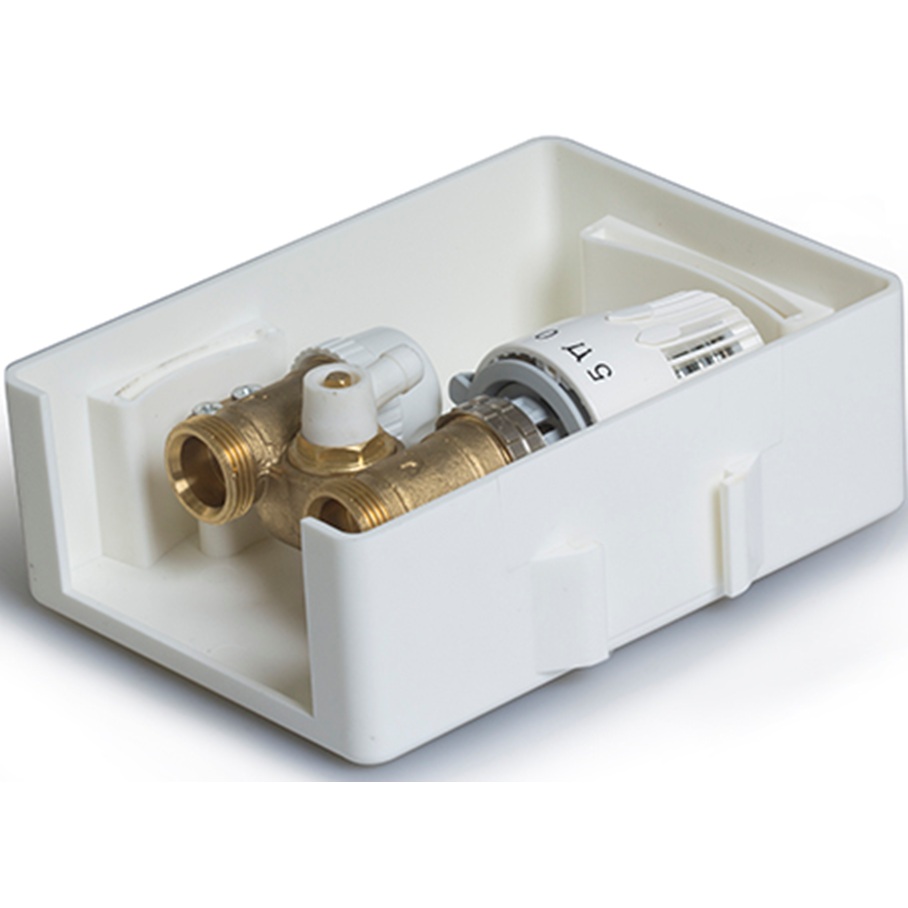

Регулировочный короб ТСВ-С/RTL 01 с термостатическим клапаном и ограничителем температуры обратного потока

Zeissler Unibox для панельного отопления
- для регулирования панельного отопления посредством ограничения температуры обратного потока или
- для регулирования панельного отопления по температуре помещения и/или ограничение температуры обратного потока
максимальная рабочая температура: 1000°C
максимальное рабочее давление: 10 бар
максимальный перепад давления: 1 бар

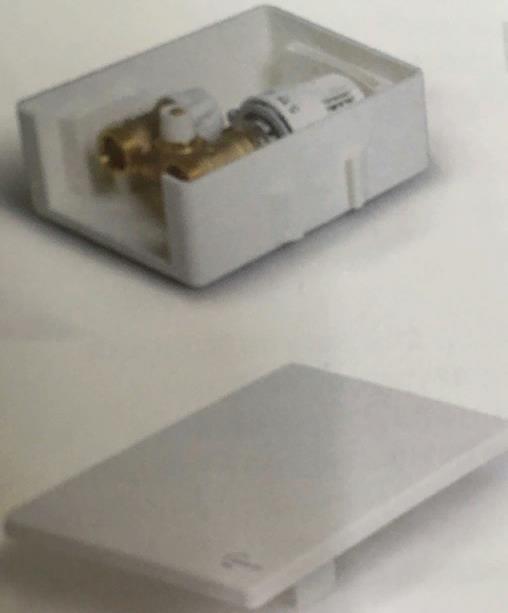

Монтажный набор Unibox C/RTL для регулирования панельного отопления посредством ограничения температуры обратного потока, состоит из:
монтажной коробки,
вентиля RTL,
воздухоотводчика с возможностью промывки,
крышки,
термостата RTL с нулевой отметкой.
Резьба вентиля G3/4" для присоединительных наборов.
Диапазон настройки: 10-40°C заводская настройка (температура обратного потока) при снятии ограничения (40°C) увеличивается до 50°C.

Область применения:
Unibox C/RTL служат для регулирования панельного отопления в помещениях с греющей поверхностью до 20 м². Они рассчитаны для подключения одного отопительного контура. В случае большей площади, необходимо организовать два отопительных контура. Оба трубопровода в этом случае должны подключаться к "Unibox" с помощью тройника, или с помощью Н-образного элемента и перехода. За счёт увеличения диаметра обратного трубопровода можно сократить потери давления. При использовании трубы с внутренним диаметром 12 мм, длина одного отопительного контура не должна превышать 100 м. При укладке отопительного контура следует обратить внимание, чтобы подающий и обратный трубопроводы лежали в стяжке попеременно. Улиткообразная форма укладки. Unibox C/RTL позволяет регулировать панельное отопление посредством ограничения температуры обратного потока. Температура помещения дополнительно регулируется с помощью отопительных приборов. Применяется в комбинации с радиаторным отоплением, максимальная температура подачи 70°C.

Функции:
С точки зрения теории управления, ограничитель температуры обратного потока, встроенный в блок Unibox C/RTL, является непрерывно действующим пропорциональным регулятором, не требующим вспомогательной электроэнергии. Изменение температуры теплоносителя (регулируемая величина), пропорционально изменению хода клапана (регулирующая переменная) и передаётся на датчик посредством теплопроводности. Любое повышение температуры обратного потока, например, вызванное снижением теплоотдачи от поверхности пола к воздуху, температура которого повышается под воздействием внешних источников тепла, приводит к расширению жидкости в температурном датчике. Жидкость воздействует на поршень мембранного типа, который, в свою очередь, воздействуя на шток клапана, дросселирует подачу воды в нагревательный контур напольного отопления. При снижении температуры теплоносителя, происходит обратный процесс. Клапан открывается, если температура теплоносителя опускается ниже пограничного значения.
